IM „SPRINT“:
SEKUNDENSCHNELL ZU
GLATTEN OBERFLÄCHEN

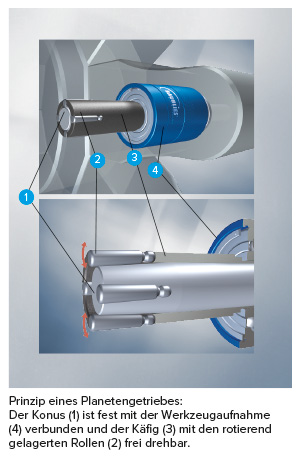

Im Werkzeug sind je nach Rollieraufgabe mehrere gehärtete Rollen angeordnet. Durch den gleichzeitigen Eingriff mehrerer Rollen wird eine kurze Bearbeitungszeit erreicht. Das Rollieren mit Mehrrollenwerkzeugen ist ein Abrollvorgang mit einer Kinematik ähnlich der eines Planetengetriebes. Die Rollen werden im Werkzeug abgestützt. Dadurch entstehen keine Kräfte quer zur Bearbeitungsrichtung. Somit sind diese Werkzeuge besonders geeignet für kleine und zierliche Werkstücke.
Baublies Mehrrollenwerkzeuge gibt es als Standardwerkzeuge für die verschiedensten Innen- wie Außenapplikationen. Für Ihre spezielle Anwendung entwickeln wir Sonderlösungen.
Vorteile
- Maximale Prozesssicherheit
- Höchste Oberflächengüten
- Härtere Randschichten
- Glätten von gehärteten Bauteilen
- Kein zusätzliches Equipment wie etwa Hydraulikaggregate und Leitungen erforderlich
- Zunahme der Dauerschwingfestigkeit
- Größere Traganteile durch Plateaubildung
- Verschieben der Werkstoffermüdungsgrenzen
MEHRROLLEN-WERKZEUG
ZUR INNENBEARBEITUNG

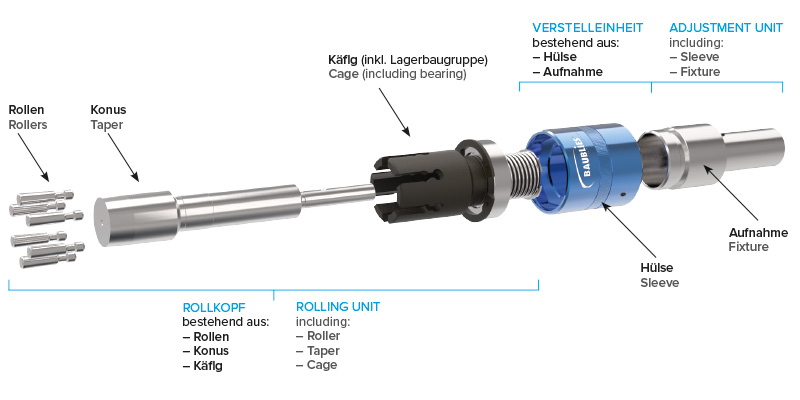

Aufbau eines Innen-Rollierwerkzeugs:
Ein Konus stützt die in einem Käfig geführten Rollen ab und sorgt für die Anpresskraft zum Umformen des Materials. Der Walzdurchmesser wird durch Axialverschiebung des Konus zur Rolle verstellt.
TIP:
Während zum Einrichten eines Werkzeuges die Drehzahl deutlich verringert werden kann, darf der Vorschub je Umdrehung nicht reduziert werden. Beim Rollieren unter ungünstigen Bedingungen, z. B. bei hochfesten Werkstoffen, unzureichender Schmierung oder sehr tiefen Bohrungen, empfiehlt sich eine Reduzierung der Drehzahl.
MEHRROLLEN-WERKZEUG
zur Außenbearbeitung

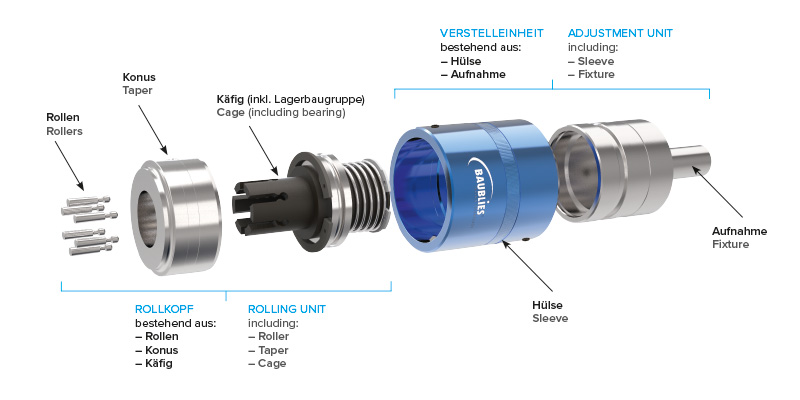

Aufbau eines Außen-Rollierwerkzeugs:
Ein Konus stützt die in einem Käfig geführten Rollen ab und sorgt für die Anpresskraft zum Umformen des Materials. Der Walzdurchmesser wird durch Axialverschiebung des Konus zur Rolle verstellt.
TIP:
Während zum Einrichten eines Werkzeuges die Drehzahl deutlich verringert werden kann, darf der Vorschub je Umdrehung nicht reduziert werden. Beim Rollieren unter ungünstigen Bedingungen, z. B. bei hochfesten Werkstoffen, unzureichender Schmierung oder sehr tiefen Bohrungen, empfiehlt sich eine Reduzierung der Drehzahl.

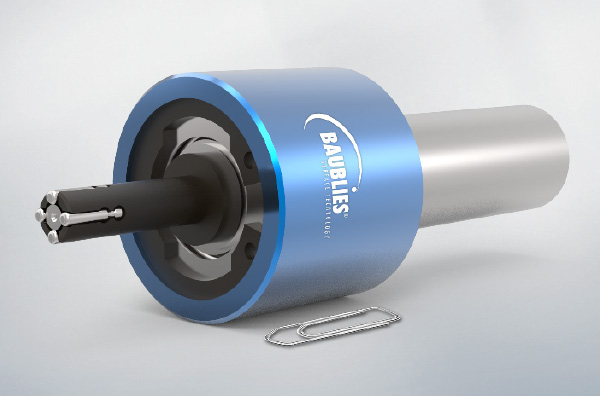

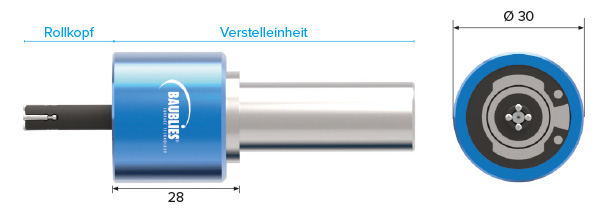

Innenrollierwerkzeug PICCOLINO
für Durchgangs- und Sacklochbohrungen
Innenrollierwerkzeuge PICCOLINO sind Werkzeuge in besonders kompakter Ausführung zum Einsatz auf Maschinen mit eingeschränktem Arbeitsraum wie z. B. Mehrspindel- und Langdrehmaschinen oder Rundtaktmaschinen.
Vorteile
- Sehr kurze Bearbeitungszeit
- Oberflächengüten von höchster Qualität
- Hohe Produktivität
- Geringe Investitionskosten
- Einfacher Austausch von Verschleißteilen
- Kompakte Baumaße
- Auf allen gängigen Werkzeugmaschinen einsetzbar
